Geberit Silent-Pro SuperTube Odpływ bez rur obejściowych i spadków
Mniej rur – więcej opcji
Nowe kształtki Geberit Silent-Pro SuperTube tworzą dodatkową przestrzeń i swobodę w planowaniu i projektowaniu budynków wielokondygnacyjnych. Połączenie wysoce izolowanego akustycznie systemu kanalizacyjnego Geberit Silent-Pro z technologią SuperTube pozwala uprościć instalację kanalizacyjną nawet w wyższych budynkach:
- Odprowadzanie ścieków z budynków wielokondygnacyjnych bez niedozwolonych stref połączeń
- Rury poziome o długości d110 do 6 metrów lub d90 do 4 metrów można układać bez spadku
- Rury obejściowe nie są już potrzebne
- Bardziej elastyczne wykorzystanie budynku dzięki większej przepustowości odprowadzania wody
Planowanie sanitarne bez kompromisów Twoje korzyści
Likwidacja obejścia pozwala na usprawnienie ciągu kanalizacji.
Poziome instalacje rurowe pozwalają na wykonanie spadków do 6 mm.

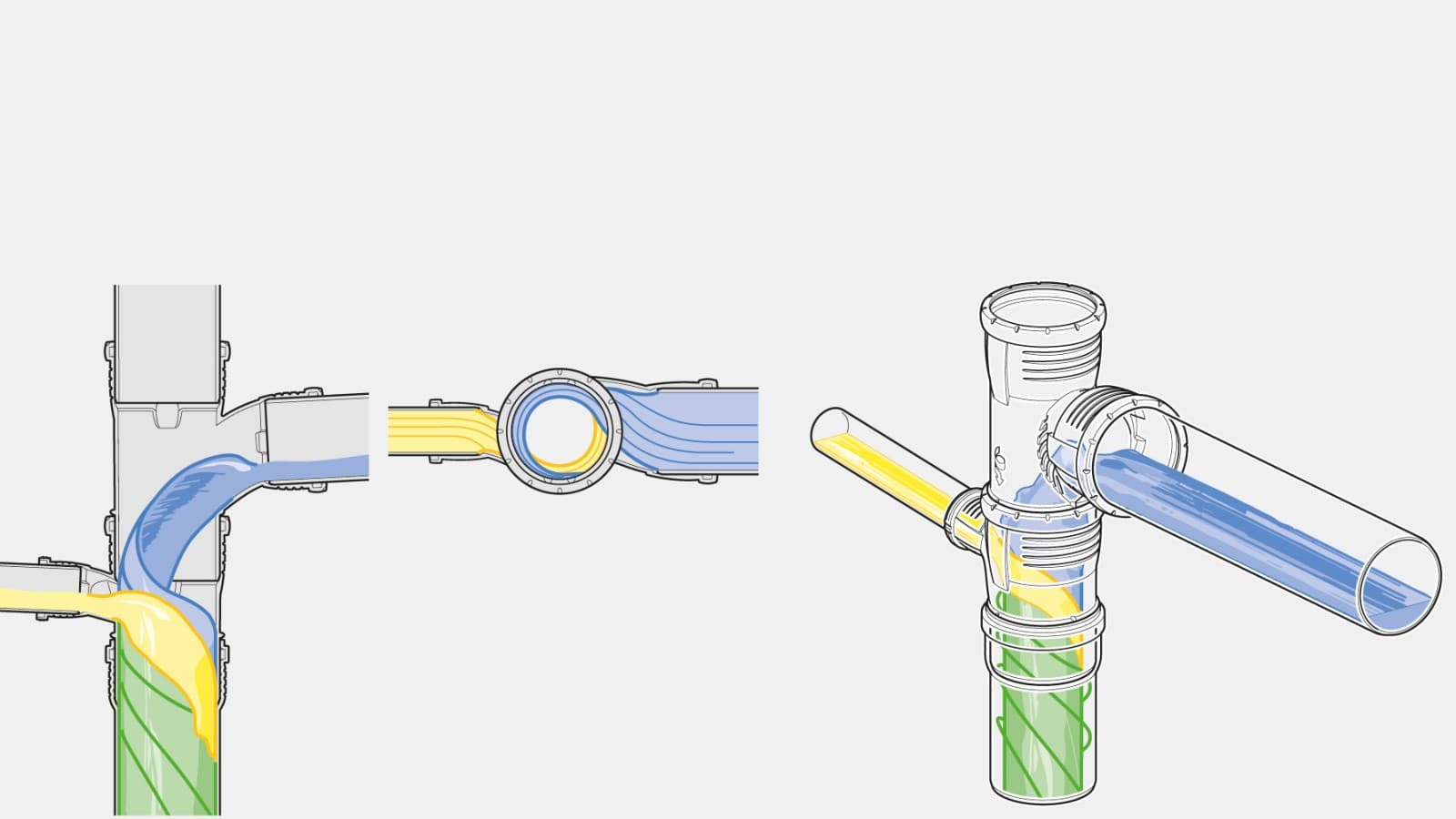

Odgałęzienia Geberit Silent-Pro SuperTube osiągają o 15% wyższą wydajność odprowadzania wody w porównaniu z konwencjonalnymi systemami kanalizacyjnymi.

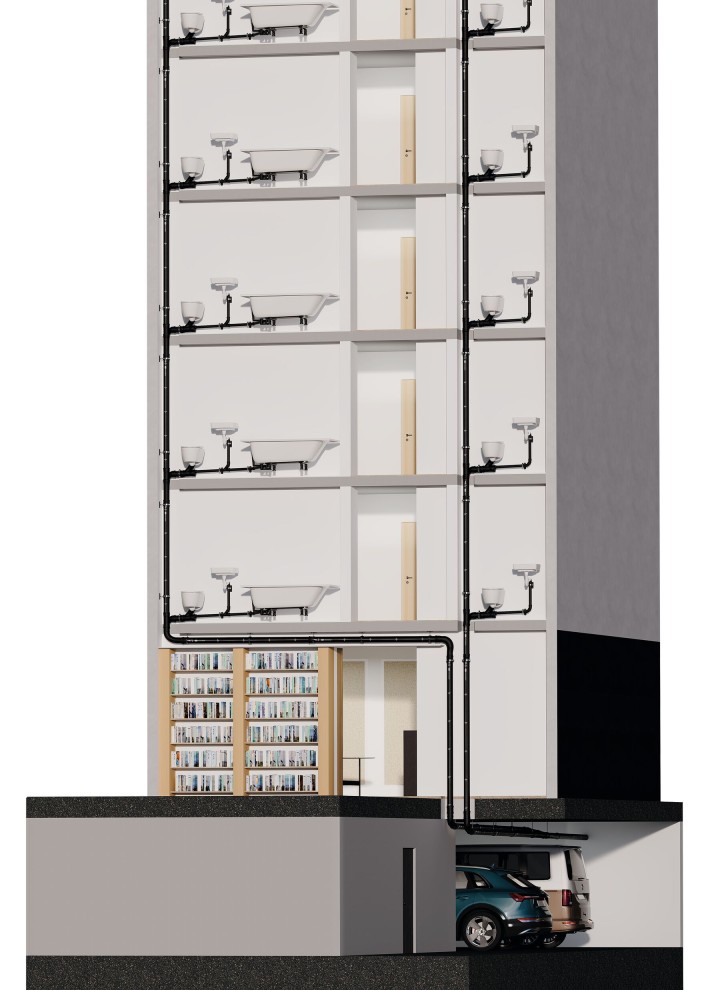

W piwnicy lub na parkingu podziemnym można w pełni wykorzystać wysokość pomieszczenia, ponieważ kolano do zmiany kierunku można poprowadzić blisko sufitu i nie jest wymagane nachylenie do 6 m długości.
Kontrolowane odpływy w systemie kanalizacyjnym

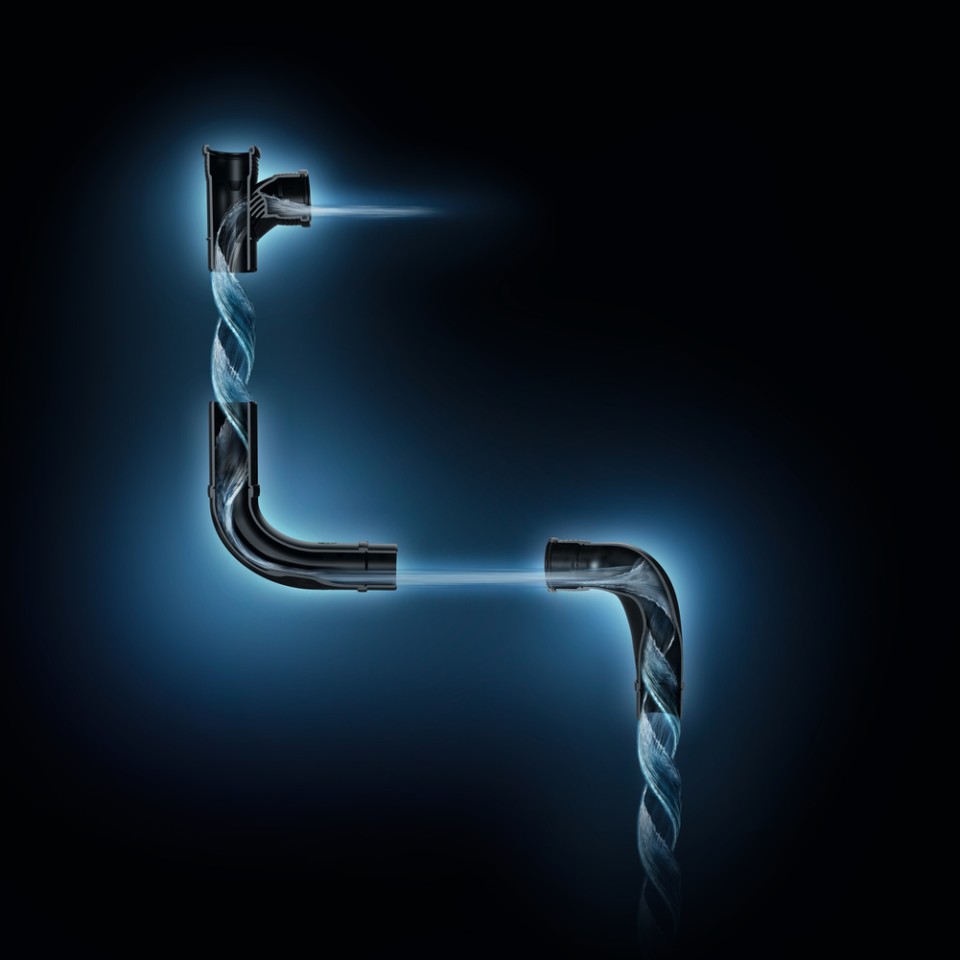

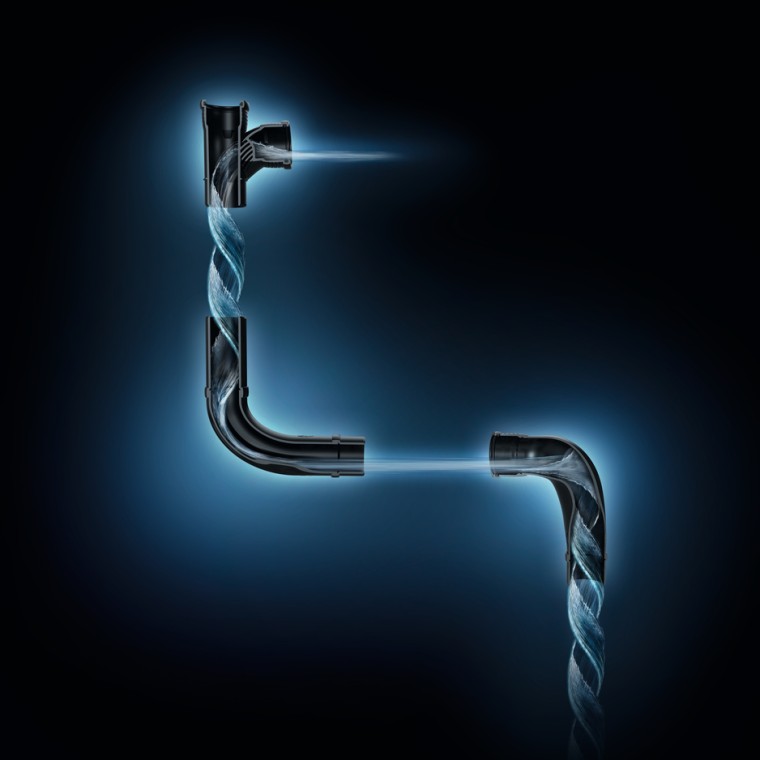

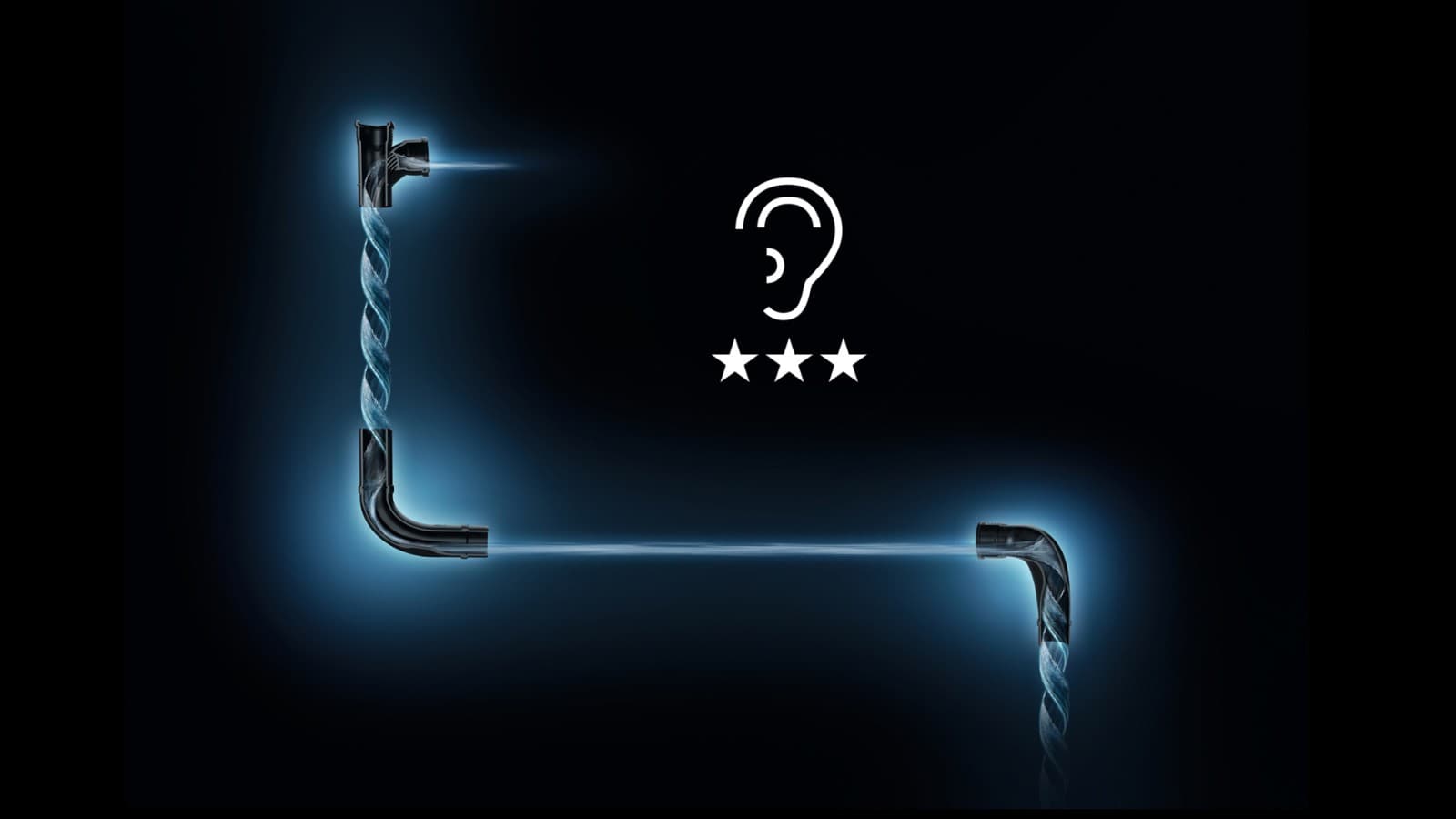

Trzy wyrafinowane kształtki zapewniają zoptymalizowany hydraulicznie system kanalizacyjny w oparciu o zasadę SuperTube z ciągłym słupem powietrza w całym systemie kanalizacyjnym. Zapewnia to stałe odpowietrzanie rurociągu kanalizacyjnego bez obejścia.
Sprawne funkcjonowanie systemu kanalizacyjnego z Geberit Silent-Pro SuperTube zostało potwierdzone przez niezależny instytut badawczy TÜV Rheinland.
Elementy Geberit Silent-Pro SuperTube

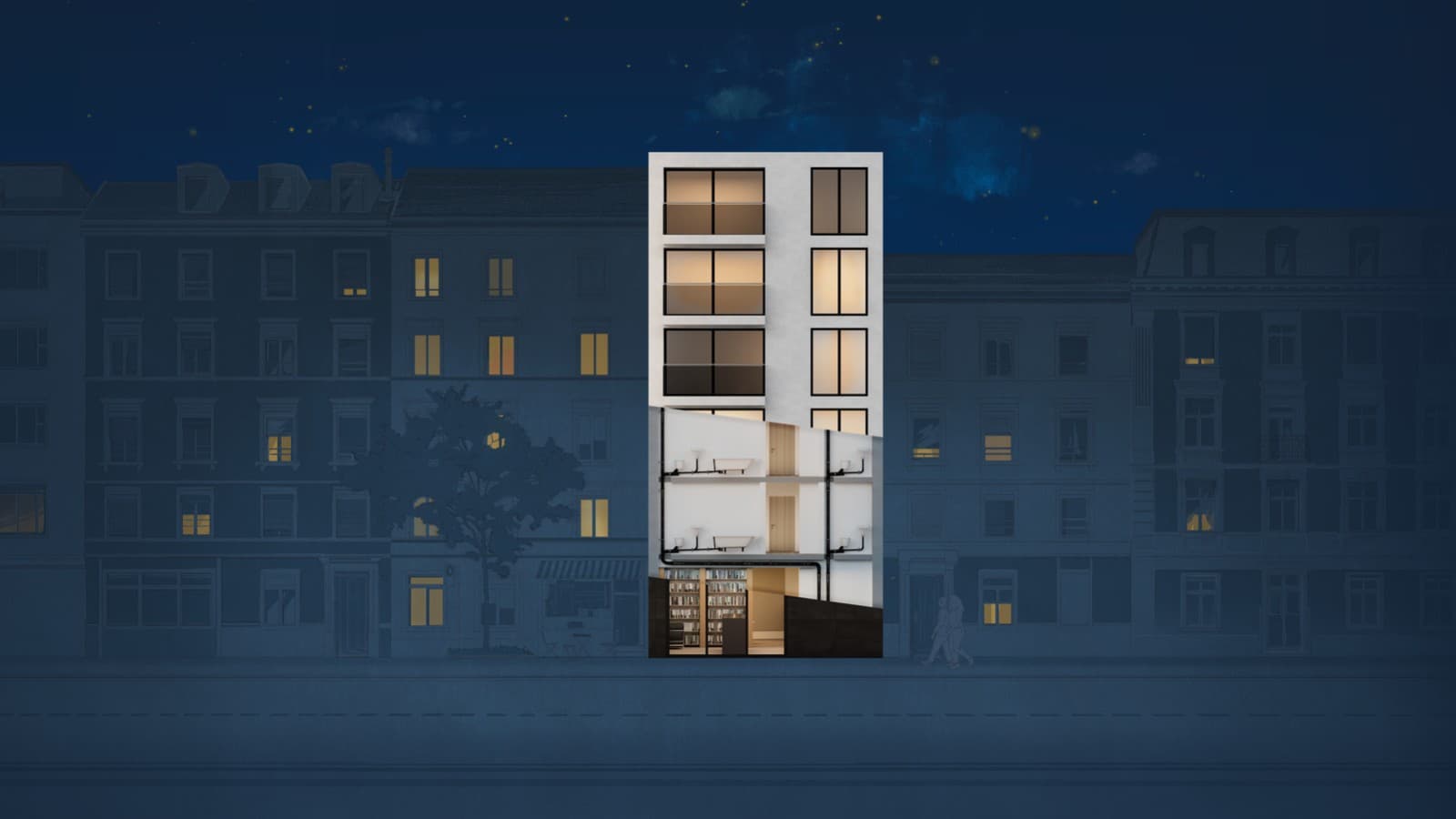

Geberit Silent-Pro SuperTube w skrócie Jak działa system kanalizacyjny
Konwencjonalne systemy kanalizacyjne wymagają stref wolnych od połączeń. Rury kanalizacyjne są odpowietrzane za pomocą rur obejściowych, a kolana 45° kierują wodę. Rury poziome muszą mieć nachylenie w rurociągu kanalizacyjnym. Wszystkie te wymagania prowadzą do utraty przestrzeni, a tym samym do zmniejszenia powierzchni użytkowej.
Tym samym Geberit Silent-Pro SuperTube zapewnia optymalne wykorzystanie dostępnej przestrzeni. Ciągły słup powietrza w całym systemie kanalizacyjnym odpowietrza rurociąg kanalizacyjny. Wyeliminowano niedozwolone strefy połączeń i rury obejściowe do odprowadzania ścieków domowych. Rurociągi poziome zaplanowane przy użyciu Geberit Silent-Pro SuperTube nie muszą mieć nachylenia w rurociągu kanalizacyjnym do 6 metrów dla średnicy d110 i do 4 metrów dla średnicy d90.
Dzięki Geberit Silent-Pro SuperTube nie ma już żadnych ograniczeń związanych z konwencjonalnymi systemami odwadniającymi.
Planowanie z Geberit Silent-Pro SuperTube Łatwe planowanie sanitarne
Sprawdzone narzędzia planowania Wtyczka Geberit BIM i Geberit ProPlanner są do Twojej dyspozycji podczas planowania systemu kanalizacyjnego Geberit Silent-Pro SuperTube. Te narzędzia do planowania umożliwiają szybkie i bezbłędne modelowanie i walidację systemu kanalizacyjnego. Geberit Silent-Pro SuperTube przestrzega jasnych zasad planowania dla całego systemu rur kanalizacyjnych. Oprócz ogólnie obowiązujących zasad dotyczących systemów kanalizacyjnych, należy wziąć pod uwagę dwie kwestie:
- Odgałęzienia Geberit Silent-Pro Carve należy zaplanować wszędzie tam, gdzie wcześniej planowano odgałęzienia z łagodnym wlotem.
- Odpowiednie zasady planowania w przypadku Geberit Silent-Pro SuperTube należy uwzględnić podczas przechodzenia rury spustowej w poziomą rurę zbiorczą lub podczas instalacji rozgałęzienia.
W przeciwnym razie rury łączące i rury zbiorcze są projektowane zgodnie z lokalną normą lub DIN EN 12056-2:2001-01. Planowanie rur kanalizacyjnych nigdy nie było łatwiejsze.
Więcej informacji na temat planowania systemu kanalizacyjnego Geberit Silent-Pro SuperTube można znaleźć w naszym podręczniku planowania.
Przetestowane i potwierdzone właściwości dla niezawodnego procesu planowania
Przez TÜV Rheinland LGA Products Germany. System został przetestowany w porównaniu z konwencjonalnymi systemami kanalizacyjnymi zgodnie z normą DIN EN 12056-2.

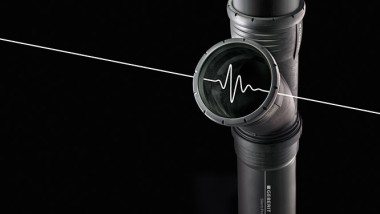

Takie same właściwości izolacji akustycznej jak Geberit Silent-Pro. (Raport z badania "zachowania akustycznego" zgodnie z DIN 4109 i DIN EN 14366 przeprowadzonego przez Instytut Fizyki Budowlanej im. Fraunhofera IBP, Niemcy)

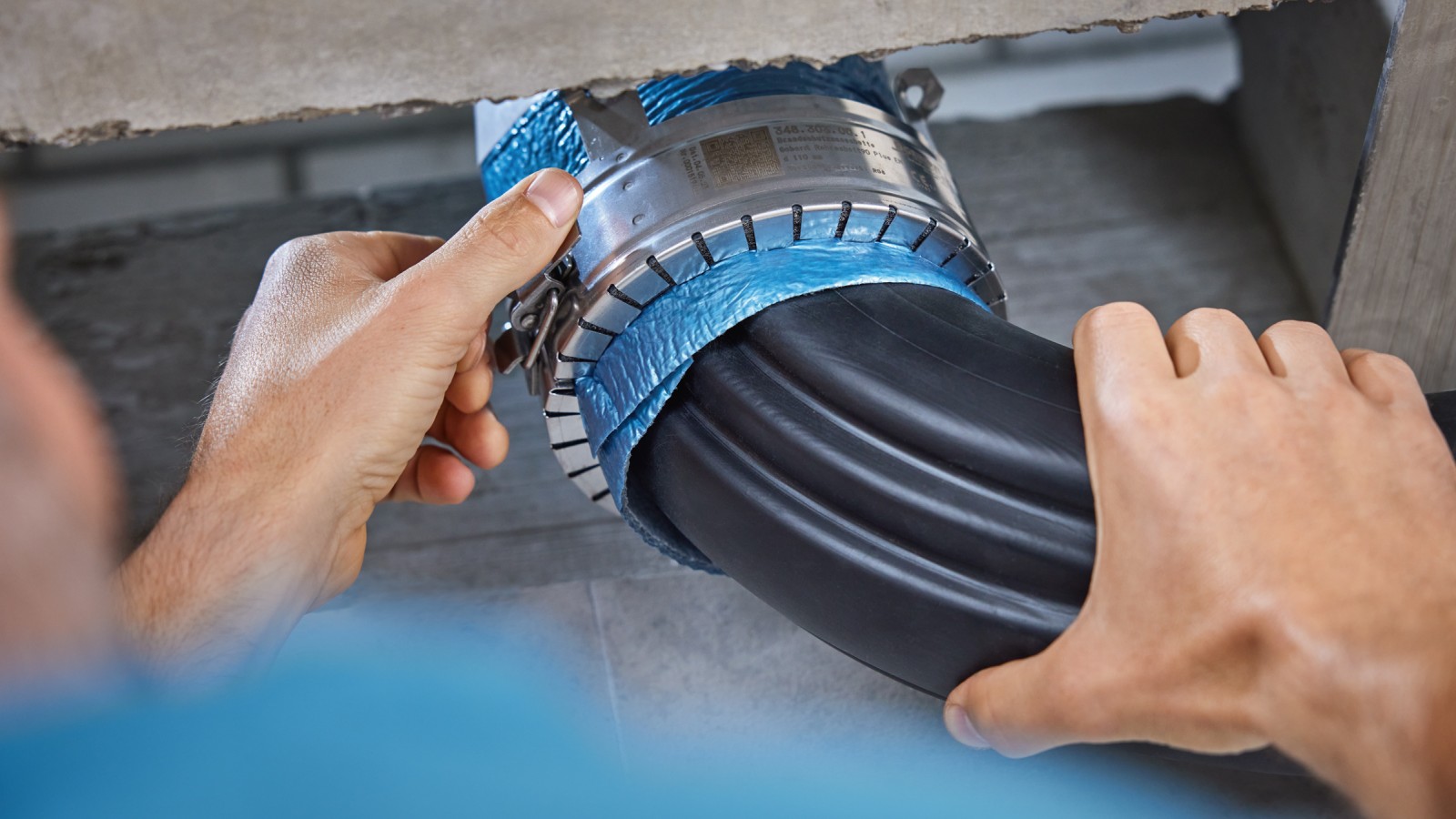

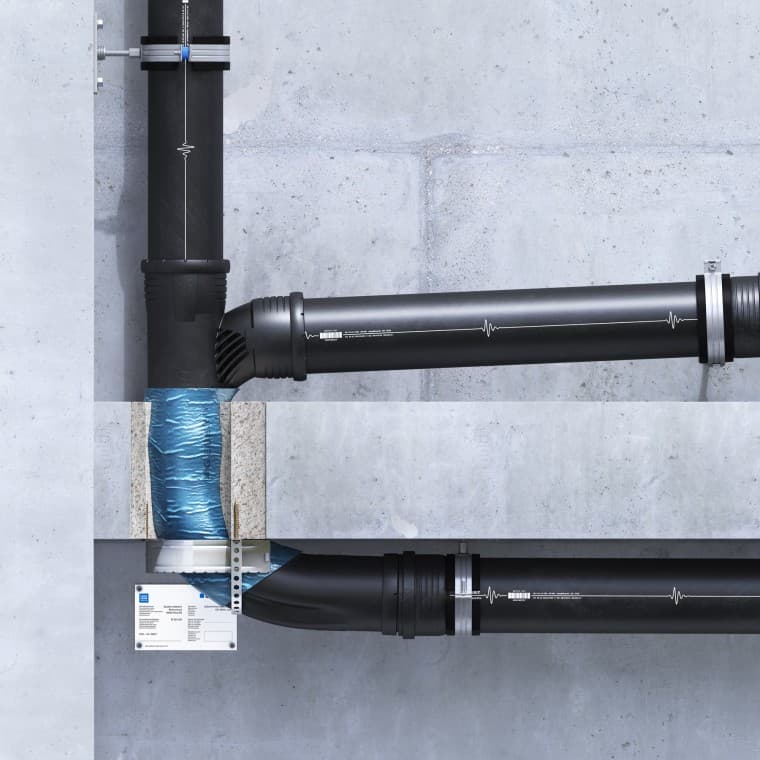

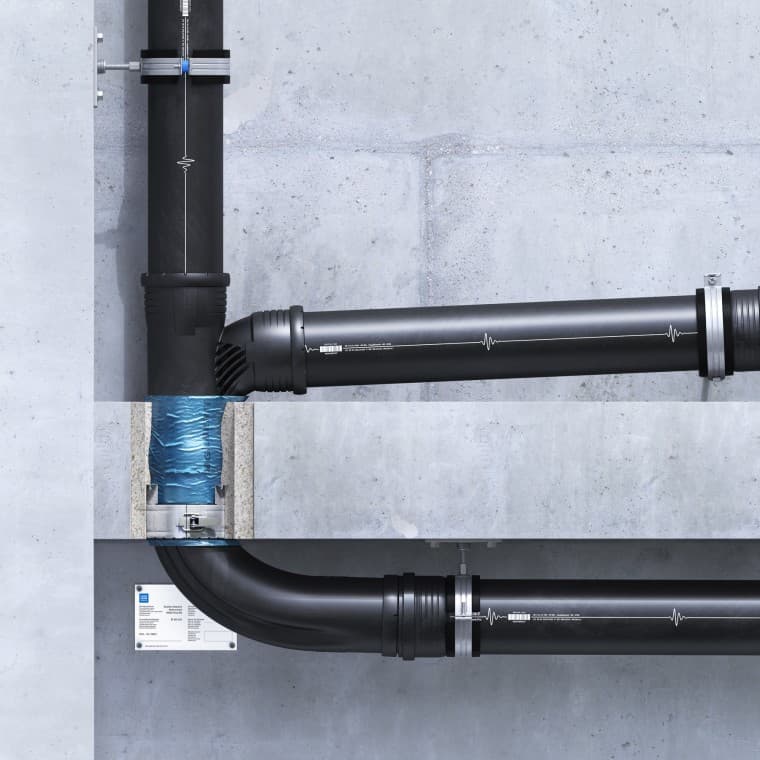

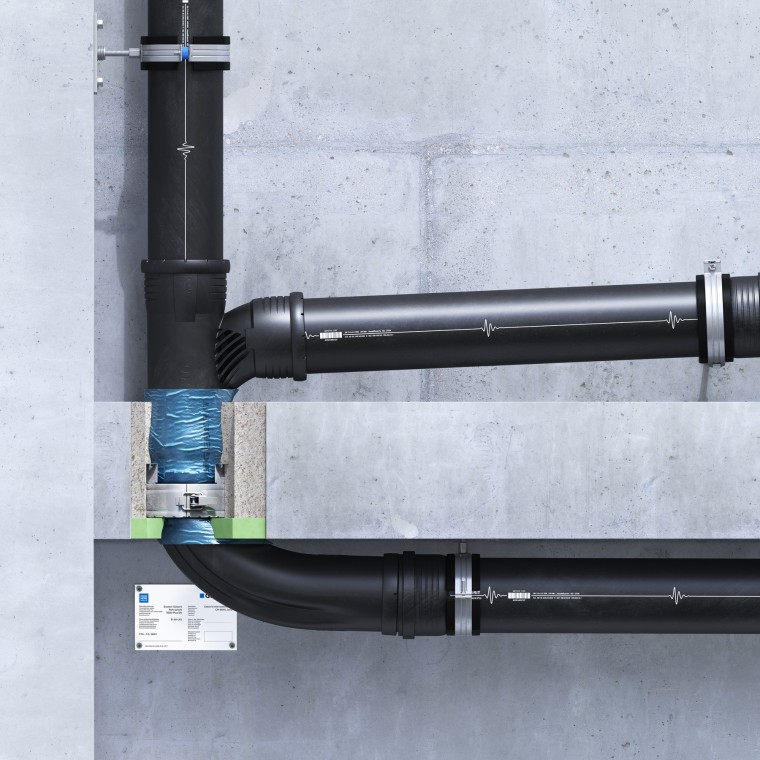

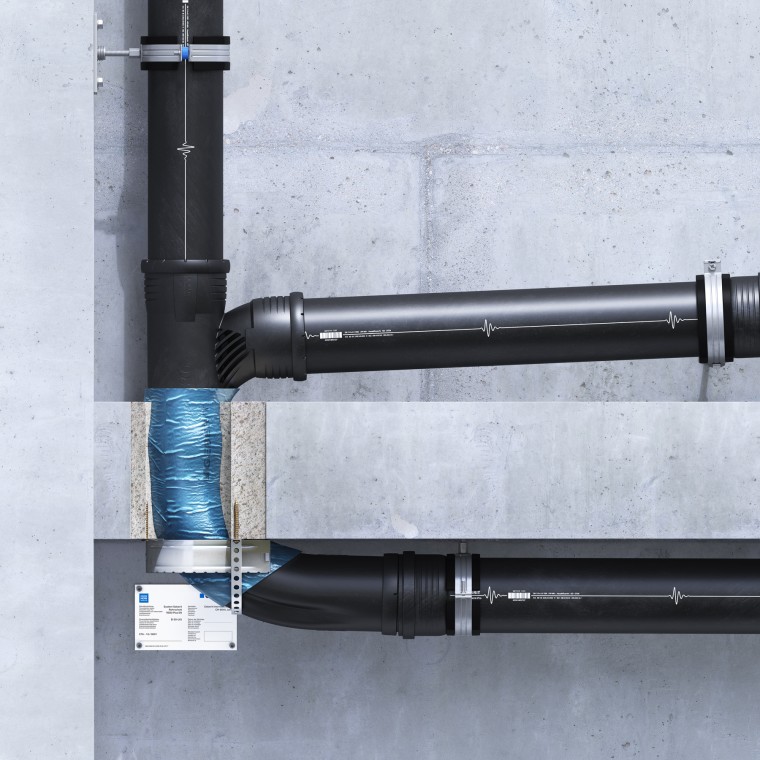

Raport klasyfikacyjny w zakresie ochrony przeciwpożarowej zgodnie z normą EN 13501-2 dla tulei ognioochronnej RS90 Plus EN firmy Geberit i Geberit Silent-Pro BottomTurn.
Oprócz wtyczki Geberit BIM Plug-in i Geberit ProPlanner do innych zewnętrznych dostawców należą Linear, Dendrit i Trimble.
Narzędzia planowania do Geberit Silent-Pro SuperTube
Wtyczka Geberit BIM
Aby wesprzeć proces planowania usług budowlanych, Geberit dostarcza specyficzne dla producenta dane BIM w uzupełnieniu do konwencjonalnych danych CAD. Dane te składają się z parametrycznych modeli 3D, które zawierają metainformacje specyficzne dla danego elementu. Dzięki temu cyfrowe planowanie technologii budowlanych z wykorzystaniem produktów Geberit w oprogramowaniu do planowania Autodesk® Revit® jest znacznie łatwiejsze - od wirtualnego modelu budynku po listę materiałów.
Geberit ProPlanner
Oprogramowanie do planowania Geberit ProPlanner jest dostosowane do potrzeb instalatorów i wykonawców instalacji wodno-kanalizacyjnych, którzy zajmują się planowaniem i kosztorysowaniem projektów.
